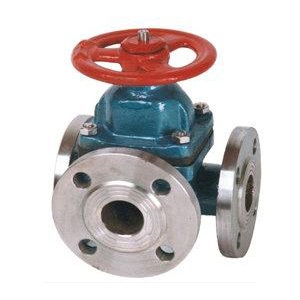

G49J三通隔膜阀

G49J三通隔膜阀
  • 销售:021-32051999
  • 销售:021-32050777
  • 传真:021-66099555

详情介绍

  • 产品介绍
  • 服务承诺
  • 订货流程

三通隔膜阀的启闭件是一块用软质材料制成的隔膜,把内腔与阀盖内腔及驱动部件隔开。采用橡胶或塑料等软质密封制作的隔膜,密封性较好。由于隔膜为易损件,应视介质特性而定期更换。 三通隔膜阀用于含硬质悬浮物的介质;由于三通隔膜阀介质只与阀体和隔膜接触,所以无需填料函,不存在填料函泄漏问题,对阀杆部分无腐蚀可能。

设计与制造:GB122239
结构长度:GB12221、JB1688
法兰连接尺寸:GB4216、JB78

G49W(无衬里)、G49J(衬胶)三通隔膜阀用途

用途:本阀专用于控制非腐蚀性或一般腐蚀性介质,阀体内腔表面无衬里或覆有可供选择的各种橡胶,适用于不同工作温度和流体管路。
适用温度:≤85℃、≤100℃、 ≤120℃、≤150℃(按照衬里和隔膜材料)
压力等级:PN1.0

三通隔膜阀材料

阀体:铸铁、球墨铸铁、碳钢、不锈钢

阀盖:铸铁、球墨铸铁、碳钢、不锈钢

衬里:无衬里、橡胶

隔膜:橡胶

阀瓣:铸铁

阀杆:碳钢、不锈钢

手轮:铸铁

测试

衬里层:电火花检测

试验与检验按GB/T13297标准

公称压力:PN(Mpa)

阀体:PN×1.5

密封:PN×1.1

结构特点

隔膜阀是一种特殊形式的截止阀;

1、弹性密封的开闭件,确保没有内漏;

2、流线型的流道,使得压力损失小;

3、没有填料函,因此没有外漏;
4、阀体与盖被中间隔膜隔开,使得隔膜上方的阀盖,阀杆零件不受介质侵蚀;

5、隔膜可更换,维护费用低;

6、衬里材料的多样性,可适用于各种介质,并具有良好的耐腐蚀性。

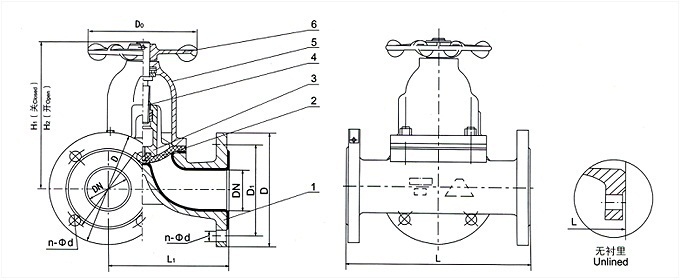

部件列表:1、阀体 2、隔膜 3、阀瓣 4、阀杆 5、阀盖 6、手轮

主要尺寸及重量


DN
mm

公称压力
MPa

工作压力
MPa

L
(mm)

D
(mm)

D1
(mm)

n-φd
(mm)

F
(mm)

H1
(mm)

H2
(mm)

D0
(mm)

质量

25

1.0

1.0

160

96

115

85

4-14

108

120

66

5.5

32

180

118

135

100

4-18

138

157

96

8.5

40

200

135

145

110

4-18

147

167

96

12.5

50

230

150

160

125

4-18

167

192

96

17

65

290

182

180

145

4-18

194

229

165

24.5

80

310

210

195

160

4-18

212

252

230

33.5
