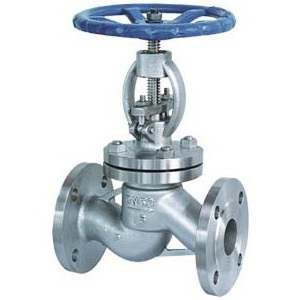

J41W不锈钢截止阀

J41W不锈钢截止阀
  • 销售:021-32051999
  • 销售:021-32050777
  • 传真:021-66099555

详情介绍

  • 产品介绍
  • 服务承诺
  • 订货流程

J41W不锈钢法兰截止阀的阀杆轴线与阀座密封面垂直。阀杆开启或关闭行程相对较短,并具有非常可靠的切断动作,使得这种阀门非常适合作为介质的切断或调节及节流使用。

不锈钢截止阀 产品特点

(1)结构比闸阀简单,制造与维修都较方便。

(2)密封面不易磨损及擦伤,密封性好,启闭时阀瓣与阀体密封面之间无相对滑动,因而磨损与擦伤均不严重,密封性能好,使用寿命长。

(3)启闭时,阀瓣行程小,因而截止阀高度比闸阀小,但结构长度比闸阀长。

(4)启闭力矩大、启闭较费力,启闭时间校长。

(5)流体阻力大,因阀体内介质通道较曲折,流体阻力大,动力消耗大。

(6)介质流动方向 公称压力PN≤16MPa时,一般采用顺流,介质从阀瓣下方向上流;公称压力PN≥20MPa时,一般采用逆流,介质从阀瓣上方向下流.以增加密封件能。使用时,截止阀介质只能单方向流动,不能改变流动方向。

(7)全开时阀瓣经常受冲蚀。

设计与制造标准

1、设计制造按GB12235-89

2、结构长度按GB12221-89

3、法兰尺寸按JB/G79-94

4、阀门检查和试验按GB13927

不锈钢截止阀 性能参数


型号

公称压力

试验压力

工作温度(℃)

适用介质

强度(水)(Mpa)

密封(水)空气(Mpa)

低压密封空气(Mpa)

J41W-16P(R)

1.6

2.4

1.8

0.6

≤200

NITRIC ACID

J41W-25P(R)

2.5

3.8

2.8

0.6

≤200

硝酸类

ACETIC ACID

醋酸类

NITRIV ACID

硝酸类

J41W-40P(R)

4

6

4.4

0.6

≤200

ACETIC ACID

J41W-64P(R)

6.4

9.6

7

0.6

≤200

醋酸类


不锈钢截止阀 主要零件材料


零件名称

ZG1Cr18Ni9Ti系列

ZG00Cr18Ni10系列

ZG1Cr18Ni12Mo2Ti系列

ZG00Cr17Ni14Mo2系列

WCB系列

阀体/阀盖

ZG1Cr18Ni9Ti

ZG00Cr18Ni10

ZG1Cr18Ni12Mo2Ti

ZG00Cr17Ni14Mo2

WCB

阀瓣

ZG1Cr18Ni9Ti

ZG00Cr18Ni10

ZG1Cr18Ni12Mo2Ti

ZG00Cr17Ni14Mo2

1Cr13

阀杆

ZG1Cr18Ni9Ti

00Cr18Ni10

1Cr18Ni12Mo2Ti

00Cr17Ni14Mo2

1Cr13

填料

PTFE编织

PTFE编织

PTFE编织

PTFE编织

石墨

垫片

304+PTFE

304L+PTFE

316+PTFE

316L+PTFE

石墨+304

压盖

ZG1Cr18Ni9Ti

ZG00Cr18Ni10

ZG1Cr18Ni12Mo2Ti

ZG00Cr17Ni14Mo2

WCB

填料压环

1Cr18Ni9Ti

00Cr18Ni10

1Cr18Ni12Mo2Ti

00Cr17Ni14Mo2

1Cr13

螺栓

1Cr17Ni2

1Cr17Ni2

1Cr17Ni2

1Cr17Ni2

35CrMoA

螺母

1Cr18Ni9Ti

1Cr18Ni9Ti

1Cr18Ni9Ti

1Cr18Ni9Ti

45


截止阀

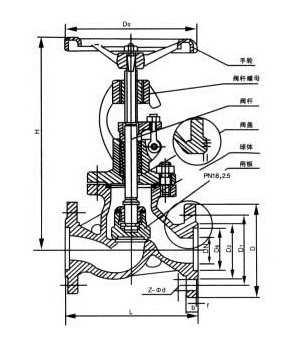

不锈钢截止阀 主要外形尺寸

J41W不锈钢截止阀-1.6MPa


尺寸

DN

15

20

25

32

40

50

65

80

100

125

150

200

250

300

350

400

L

mm

130

150

160

180

200

230

290

310

350

400

480

600

650

750

850

950

H

mm

200

243

253

280

312

321

325

355

415

460

510

700

975

1115

1250

1380

W

mm

120

140

160

160

200

200

240

240

280

320

360

560

600

700

800

900

重量

kg

5

6.5

7

13.5

16

32

45

60

80

107

134

268

449

663

750

1170


J41W不锈钢截止阀-2.5MPa


尺寸

DN

15

20

25

32

40

50

65

80

100

125

150

200

250

300

350

400

L

mm

130

150

160

180

200

230

290

310

350

400

480

600

650

750

850

950

H

mm

200

243

253

280

312

321

325

355

415

460

510

700

975

1115

1250

1380

W

mm

120

140

160

160

200

200

240

240

280

320

360

560

600

700

800

900

重量

kg

5

6.5

7

13.5

16

32

45

60

80

107

134

268

449

663

750

1170


J41W不锈钢截止阀-4.0MPa


尺寸

DN

15

20

25

32

40

50

65

80

100

125

150

200

250

300

350

400

L

mm

130

150

160

180

200

230

290

310

350

400

480

600

650

750

850

950

H

mm

200

243

253

280

312

321

325

355

415

460

510

700

975

1115

1250

1380

W

mm

120

140

160

160

200

200

240

240

280

320

360

560

600

700

800

900

重量

kg

5

6.5

7

13.5

16

32

45

60

80

107

134

268

491

705

850

1234


良好的品质、优良的服务 奇高为你创造更多价值!

“奇高阀门”的期望,不断提升服务质量,精益求精,“真诚的服务”是“奇高”永恒的主题。“奇高”严格按照IS09001-2000 质量体系认证要求,质量严格把关, 责任到人,确保生产、销售、服务的健康运行。加强与用户沟通,竭诚为广大客户提供优良产品,贴心服务。特此我厂做出以下承诺:

产品标准:

产品严格按照中国GBHG 标准和美国API等标准设计、制造、验收。密封面硬度达到国家规定要求,宽度超过国家标准。

售前服务:

产品介绍,技术交流,非标产品设计,疑难解答。

售中服务:

守信合同,保证及时供货,随时保持与客户联系。 对特殊或复制的产品,我厂安排技术人员对用户进行产品使用、故障排除

售后服务:

1、“奇高”牌产品品质期为自出厂起12个月,实行“三包”服务(包退、包换、保修)。

2、产品在使用中我厂定期组织技术、质检人员进行访问,征询用户对产品质量、 使用状况、改进意见等方面的反馈, 以便进一步提高产品质量。

3、对用户投诉质量问题,快速作出反应,售后服务人员在24-36小时(省外48小时)赶赴现场。

4、对售后服务,要求用户填写服务后的质量反馈信息表,并作出鉴定意见,以便提高奇高的服务质量。

1、客户如对产品有特殊要求,须在订货合同中提供以下说明:

a、结构长度;

b、连接形式;

c、公称直径、全通径、缩径、管道尺寸;

d、运行介质及温度、压力范围;

e、试验、检验标准及其他要求

2、本厂可根据客户特定要求配置各类驱动装置。

3、如由客户提供确定的阀门类型和型号时,客户应正确说明其型号的含义和要求,在供需双方理解一致的条件下签订合同。

4、期货、订货的客户请先来电函详细告诉所需的阀门型号、规格、数量以及交货时间、地点,并按总的30%预定金或全额货款及时汇入我厂帐户,其余货款待发货前汇入,以便及时安排发货。



订单流程:

1、客户采购清单传真至021-33872143,或来电咨询 021-33872141

2、收到客户采购清单,为客户提供阀门型号选型与报价(价格清单)。

3、具体商定:交货期、特殊要求等事宜。

订货须知:

1、客户如对产品有特殊要求,须在订货合同中提供以下说明:

a、结构长度;

b、连接形式;

c、公称直径、全通径、缩径、管道尺寸;

d、运行介质及温度、压力范围;

e、试验、检验标准及其他要求

2、本厂可根据客户特定要求配置各类驱动装置。

3、如由客户提供确定的阀门类型和型号时,客户应正确说明其型号的含义和要求,在供需双方理解一致的条件下签订合同。

4、期货、订货的客户请先来电函详细告诉所需的阀门型号、规格、数量以及交货时间、地点,并按总的30%预定金或全额货款及时汇入我厂账户, 其余货款待发货前汇入,以便及时安排发货。

售中服务:

守信合同,保证及时供货,随时保持与客户联系。

对特殊或复制的产品,我厂安排技术人员对用户进行产品使用、故障排除

售后服务:

1、“奇高”产品品质期为自出厂起12个月,实行三包服务(包退、包换、保修)。

2、产品在使用中我厂定期组织技术、质检人员进行访问,征询用户对产品质量、使用状况、改进意见等方面的反馈,
以便进一步提高产品质量。

3、对用户投诉质量问题,快速作出反应,售后服务人员在24-36小时(省外48小时)赶赴现场。

4、对售后服务,要求用户填写服务后的质量反馈信息表,并作出鉴定意见,以便提高“奇高”的服务质量。

声明

  1. 本文中所有文字、数据、图片均只适用于参考,J41W不锈钢截止阀性能参数、结构尺寸参数、价格等详情,请联系我们,电话:4000-700-665。
