SP15F/SP45F数字锁定平衡阀

SP15F/SP45F数字锁定平衡阀
  • 销售:021-32051999
  • 销售:021-32050777
  • 传真:021-66099555

详情介绍

  • 产品介绍
  • 服务承诺
  • 订货流程

SP15F、SP45F数字锁定平衡阀是一种具有数字锁定特殊功能的调节型阀门,采用直流型阀体结构,具有更好的等百分比流量特性,能够合理地分配流量,you效地解决供热(空调)系统中存在的室温冷热不均问题。同时能准确地调节压降和流量,用以改善管网系统中液体流动状态,达到管网液体平衡和节约源的目的。阀门设有开启度指示、开度锁定装置及用于流量测定的测压小阀,只要在各支路及用户入口装上适当规格的平衡阀,并用专用智能仪表进行一次性调试后锁定,将系统的总水量控制在合理的范围内、从而克服了“大流量,小温差”的不合理现象。该产品是供热系统中的理想产品。既可安装在供水管上,也可以安装在回水管上,一般我们建议安装在回水管上,尤其对于高温环路,为方便调试,更要装在回水管上,安装了平衡阀的供(回)水管不必再设截止阀。

主要技术参数


型号

SP15F-10/16

SP45-10/16

备注

试验压力

1.5(MPa) 2.4(MPa)

需要耐腐蚀、

高压、高温的阀门,

可面议预定。

工作压力

1.0(MPa) 1.6(MPa)

工作温度

≤120℃

适用介质

水、蒸汽、油品

特性曲线

等百分比

安装使用范围

管网系统的主干、分去干、室内供水管、分去立管以及多台锅炉

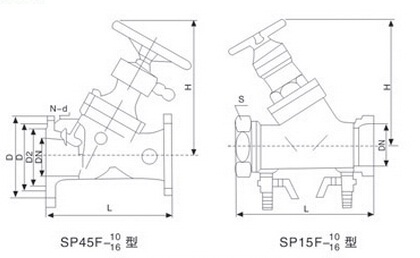

主要外形尺寸

SP15F-10/16内螺纹数字锁定平衡阀


DN

ZG

L

S

H

重量kg

15

1/2"

100

27

128

1

20

3/4"

115

33

128

1.5

25

1"

125

46

130

1.8

32

5/4"

140

55

150

2

40

3/2"

160

55

187

2.5


SP45F-10/16法兰数字锁定平衡阀


DN

L

H

32

180

230

40

200

242

50

230

250

65

290

260

80

310

329

100

350

340

125

400

424

150

480

454

200

550

517

250

622

573

300

698

617

350

787

705


流量特性

上图为该种阀门的流量特性曲线,本厂生产的是其中等百分比特性阀门。从曲线图上可知给开度一个相等的变化率,则流量的变化率相等,其特点是开度大时流量大,开度小时则流量小。而工程中大都在流量大时应用,等百分比阀门恰恰适用这个要求。根据这一特点,可以自如的予置某更高量(快开阀门和线性阀门则不具备这种功能)而且当需要变化时,还能知道变化量,达到理想状态。

注意事项
1、SP45F平衡阀具备流量调节和测量功能,为使流往阀门前后的水流稳定,保证测量精度,建议尽可能安装在直管段处。
2、阀体上的箭头方向为水的流动方向,切勿装反。
3、由于阀塞为锥型,在小开度时容易挤住杂物,安装时要把阀门关到0位,以免掉进杂质。冲流管道时要把阀门开至99%,以免堵塞。
4、当关断阀门时,刻度盘、圈数显示窗、百分比显窗均显示为0。
5、锁定时要左右轻轻转动手柄,同时顺时针方向旋转钥匙,直到手柄不能转动为止。
6、需改变开度,先用钥匙开锁,再转动手轮,调到所需开度,用钥匙锁定。

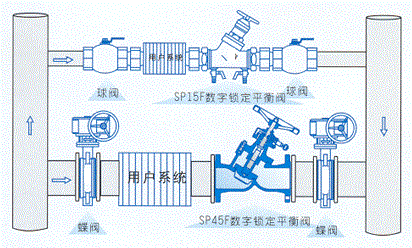

安装示意图
