GUD型系列电动真空(压力)球阀采用回转型电动、电子调节式阀门驱动装置,可以通过外接电源的切换(用手动转位开关或电脑控制)或外部输入信号,来实现阀门开、关或中间位置的控制,从而达到接通或切断真空管路中气流的目的。阀门为直通式,靠球面密封,因而既能用在真空状态下,也能在低压状态下使用,并可任意位置安装。

GUD型系列电动真空(压力)球阀适用的工作介质为带酸、碱性的气体或液体。

主要技术性能

适用范围(Pa)

快卸法兰(KF)2x105~1.3x10-5
活套法兰16x105~1.3x10-5

阀门漏率(Pa.L/S)

≤1.3x10-5

开闭时间(S)

DN≤32 20; DN≥40 30

介质温度(℃)

标准出厂:-30~+150
特殊指定:-30~+240

法兰标准

GB4982;GB/T6070

安装位置

任意

控制电路

标准出厂:AC220V/50Hz开关型
特殊指定:AC380V;DC24V开关型
4~20mADC调节型

信号反馈

标准出厂:带无源触点型
特殊指定:调节型4~20mADC

主要外形尺寸

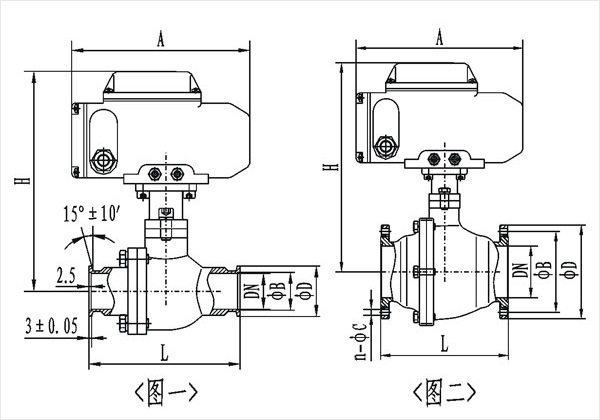

快卸法兰(KF)连接(GB4982)图一

型号

通径(DN)

ΦD

ΦB

H

L

A

GUD-10/KF

10

30

12.2

175

92

160

GUD-16/KF

16

30

17.2

178

100

GUD-25/KF

25

40

26.2

193

114

GUD-40/KF

40

55

41.2

248

165

196

GUD-50/KF

50

75

52.2

257

175

活套法兰连接(GB/T6070)图二

型号

通径(DN)

ΦD

ΦB

H

L

A

n-ΦC

GUD-10

10

55

40

170

92

160

4-6.5

GUD-16

16

60

45

178

100

GUD-20

20

65

50

191

114

GUD-25

25

70

55

193

114

4-9

GUD-32

32

90

70

211

140

GUD-40

40

100

80

248

165

196

GUD-50

50

110

90

257

175

GUD-63

63

130

110

275

186

GUD-80

80

145

125

300

198

8-9

GUD-100

100

165

145

338

220

GUD-125

125

200

175

373

266

255

8-11

GUD-150

150

225

200

390

296

GUD-200

200

285

260

512

390

310

12-12
