电动球阀设计特点

1、采用全铜齿轮设计,精度高输出力矩大。

2、外型小巧,结构紧凑。

3、运行电流低,可以使用电池供电。

4、密封性能良好,防护等级IP67.

电动球阀适用场合

1 、IC卡水表、热计量表、空调自动加湿。

2 、自动排水设备、高校节水器具。

3 、工业自控小型设备、环保等领域,替换电磁阀不能稳定工作的场合。

产品规格

DN50(可选配 NPT / BSP、DN32、DN40阀体)

Z大工作压力

1.0MPa

流通介质

水、空气

额定电压

DC12、DC24、AC/DC9-24V、AC/DC9-35V、AC110-230V(可选)

静态电流

≤500MA

阀体材料

SS304

开关的时间

≤15S

寿命

70000次

执行器材料

工程塑料

执行器扭矩

10 N.M

环境温度

-15℃~50℃

液体温度

2℃~90℃

手动方式

不带

开关指示

线路控制方式

CR2 01,CR2 02,CR3 03,CR4 01,CR5 01,CR5 02,CR7 04(可选)

垫座

PTFE

密封件

FKM

防护等级

IP67

产品规格

DN50(可选配 NPT / BSP、DN32、DN40阀体)

Z大工作压力

1.0MPa

流通介质

水、空气

额定电压

DC12、DC24、AC/DC9-24V、AC/DC9-35V、AC110-230V(可选)

静态电流

≤500MA

阀体材料

SS304

开关的时间

≤15S

寿命

70000次

执行器材料

工程塑料

执行器扭矩

10 N.M

环境温度

-15℃~50℃

液体温度

2℃~90℃

手动方式

不带

开关指示

线路控制方式

CR2 01,CR2 02,CR3 03,CR4 01,CR5 01,CR5 02,CR7 04(可选)

垫座

PTFE

密封件

FKM

防护等级

IP67

细节描述


产品规格

DN50(可选配 NPT / BSP、DN32、DN40阀体)

Z大工作压力

1.0MPa

流通介质

水、空气

额定电压

DC12、DC24、AC/DC9-24V、AC/DC9-35V、AC110-230V(可选)

静态电流

≤500MA

阀体材料

SS304

开关的时间

≤15S

寿命

70000次

执行器材料

工程塑料

执行器扭矩

10 N.M

环境温度

-15℃~50℃

液体温度

2℃~90℃

手动方式

不带

开关指示

线路控制方式

CR2 01,CR2 02,CR3 03,CR4 01,CR5 01,CR5 02,CR7 04(可选)

垫座

PTFE

密封件

FKM

防护等级

IP67


线路控制图如下:

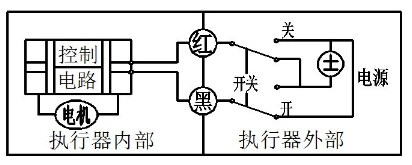

CR2-01(2 线控制)

微型电动球阀

1. 红线接通正较,黑线接通负较,阀门关闭,到位后执行器内部自动断电。

2. 黑线接通正较,红线接通负较,阀门打开,到位后执行器内部自动断电。

* 电压选配:DC12V/DC24V

* 不得超过电压工作

CR2-02 (2 线控制-断电复位)

微型电动球阀

1、红线、黑线接电源。

2、当开关闭合,阀门打开,到位后执行器内部自动断电。

3、当开关断开,阀门关闭,到位后执行器内部自动断电。

* 电压选配:AC/DC110V-230V,AC/DC9-24V,AC/DC9-35V.

* 不得超过电压工作

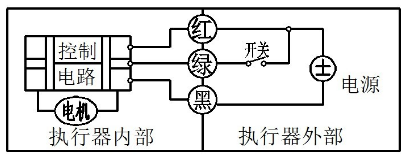

CR3-03(3 线控制)

微型电动球阀

1、红线、绿线接正较,与黑线接负较。

2、当绿线开关闭合,阀门打开,到位后执行器内部自动断电。

3、当绿线开关断开,阀门闭合,到位后执行器内部自动断电。

* 电压选配:AC/DC12V,AC/DC24V。

* 不得超过电压工作

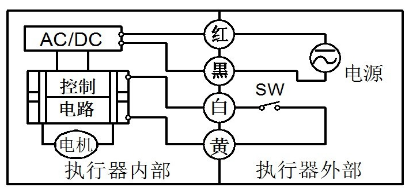

CR4-01(4线控制,带反馈信号)

微型电动球阀

1、红线、黑线接负较, 白线,黄线接开关。

2、当开关闭合,阀门打开,到位后执行器内部自动断电。

3、当开关断开,阀门关闭,到位后执行器内部自动断电。

* 电压选配:AC/DC110V-230V

* 控制线带DC5V /DC24V电 ,在多台电动阀并联同时使用时,把颜色相同的控制线接在一起,否则电动阀不能正常工作。

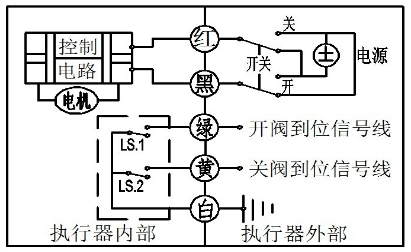

CR5-01(5线控制,带反馈信号)

微型电动球阀

1、红线接通正较,黑线接通负较,阀门全关并保持。

2、黑线接通正较,红线接通负较,阀门全开并保持。

3、绿线和白线接阀门全开信号线。

4、黄线和白线接阀门全关信号线。

* 电压选配:DC12V/DC24V

* 不得超过电压工作

* 反馈带载能力:1、Z大电压DC36V,AC220V;2、Z大电流为0.4A.

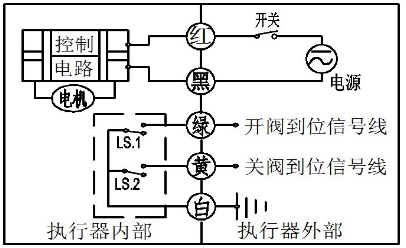

CR5 02 ( 5线控制,带反馈信号)

微型电动球阀

1、红线、黑线接电源。

2、当开关闭合,阀门打开,到位后执行器内部自动断电。

3、当开关断开,阀门关闭,到位后执行器内部自动断电。

4、绿线和白线接阀门全开信号线。

5、黄线和白线接阀门全关信号线。

* 电压选配:AC/DC9-35V,AC110-230V

* 不得超过电压工作

* 反馈带载能力:1、Z大电压DC36V,AC220V;2、Z大电流为0.4A。

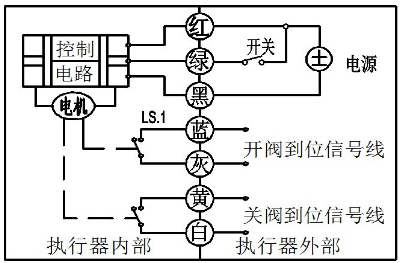

CR7-03(7线控制)

微型电动球阀

1、红线、绿线接正较,与黑线接负较。

2、当绿线开关闭合,阀门打开,到位后执行器内部自动断电。

3、当绿线开关断开,阀门闭合,到位后执行器内部自动断电

4、蓝线和灰线接阀门全开信号线。

5、黄线和白线接阀门全关信号线。

* 电压选配:电压选配:AC/DC12V,AC/DC24V。

* 不得超过电压工作

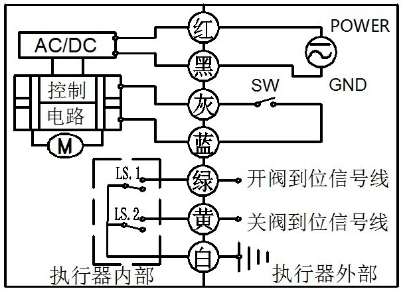

CR7-04(7线控制)

微型电动球阀

1、红线、黑线接负较, 白线,黄线接开关。

2、当开关闭合,阀门打开,到位后执行器内部自动断电。

3、当开关断开,阀门关闭,到位后执行器内部自动断电。

4、绿线和白线接阀门全开信号线。

5、黄线和白线接阀门全关信号线。

* 电压选配:AC/DC110V-230V

* 不得超过电压工作
