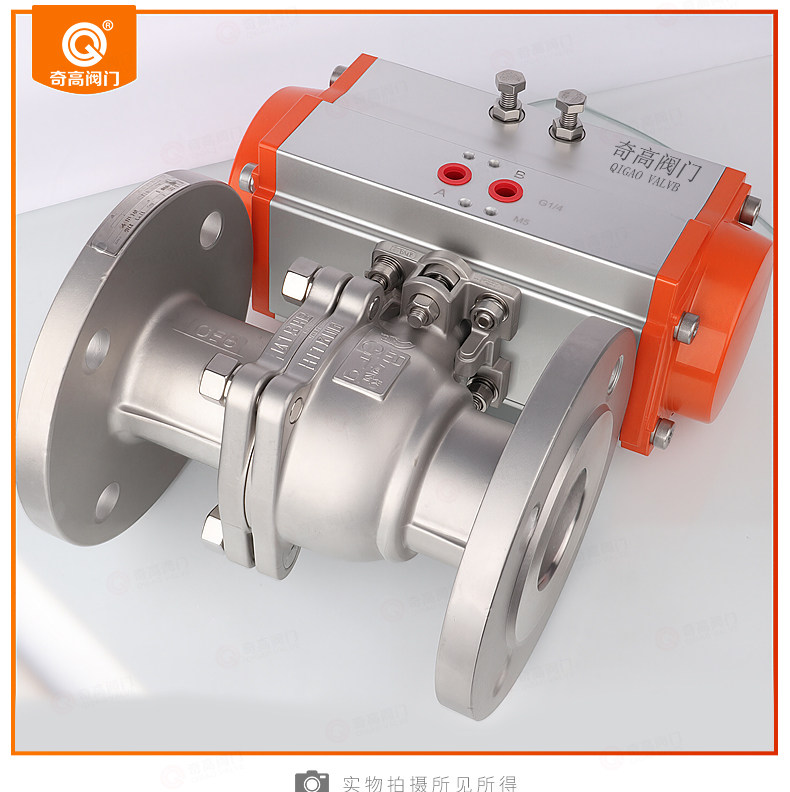

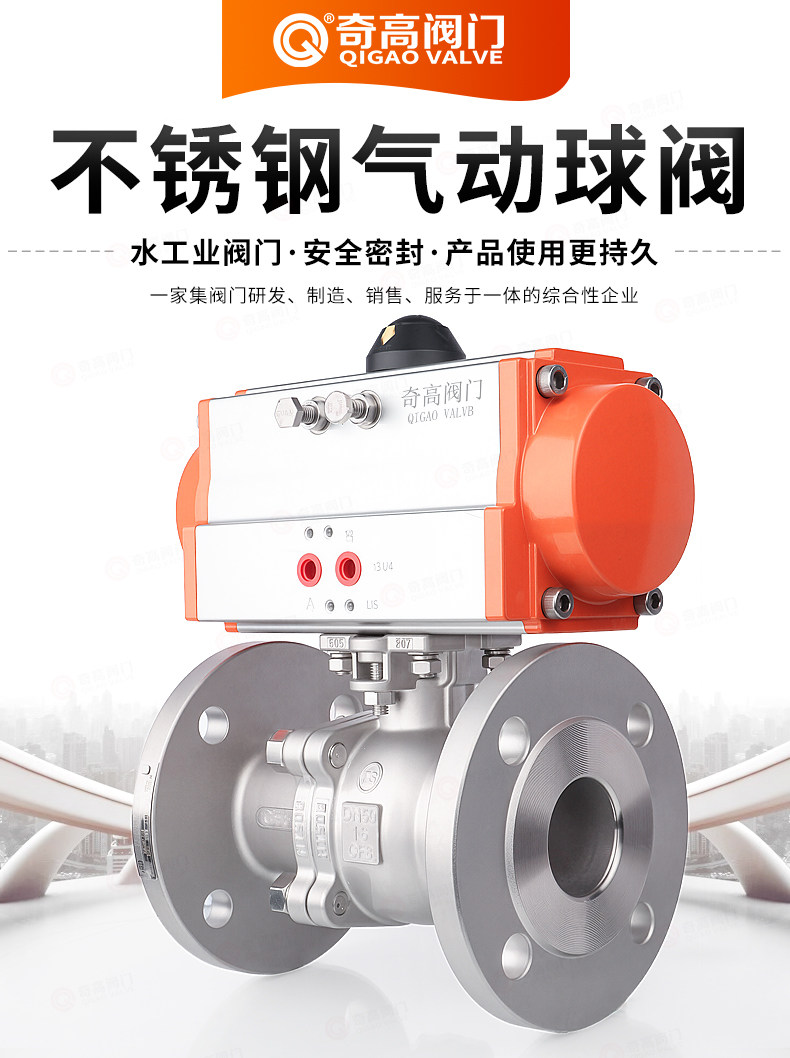

Q641气动法兰球阀产品概述
气动O型球阀采用弹性密封圈结构设计，介质压力较小时，密封圈与球体的接触面积较小，故有较大的密封双压，确保可靠密封。

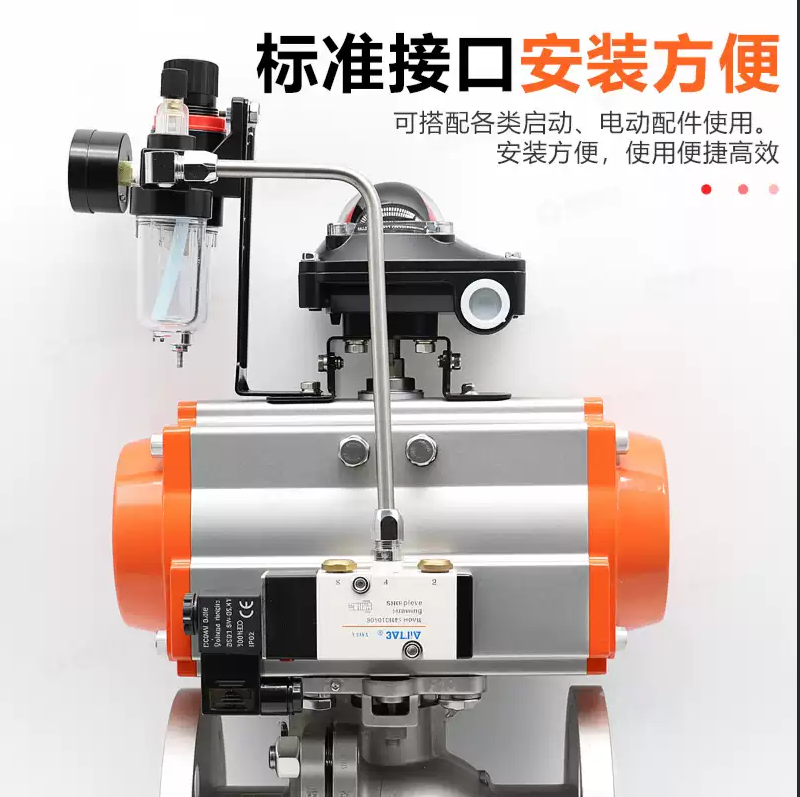

气动球阀介质压力较大时，密封圈与球体接触面积增大，故密封圈能承受较大的介质推力而不会损坏。通过配置不同的控制附件，可实现遥控及调节功能。
产品型号/技术参数
阀类 | 传动方式 | 连结形式 | 结构形式 | 密封面 | 公称压力（MPa） | 阀体材料 |

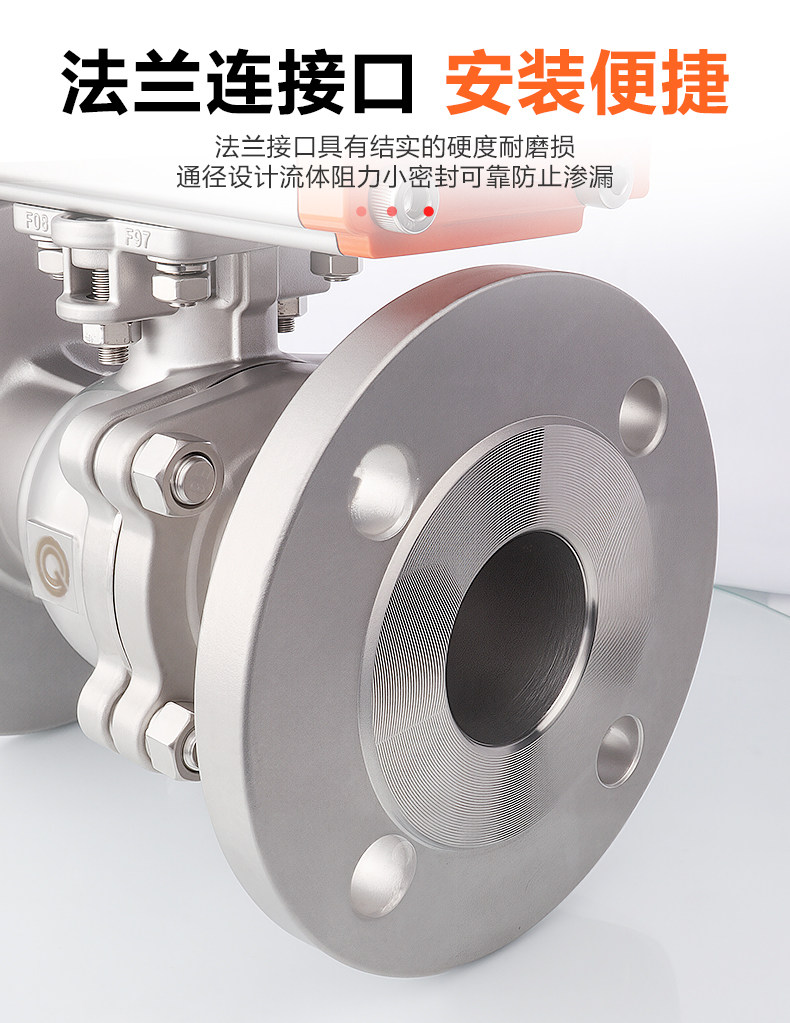

球阀 | 6-气动 6s-气动带手动 | 法兰式 | 浮动球直通 | F-氟塑料 H-合金钢 PPL | 1.6 2.5 4 6.4 | 按表内阀体 材料代号 |
公称通径DN(mm) | 15-250 | |||||
材料材料代号 | C | P | R | |||

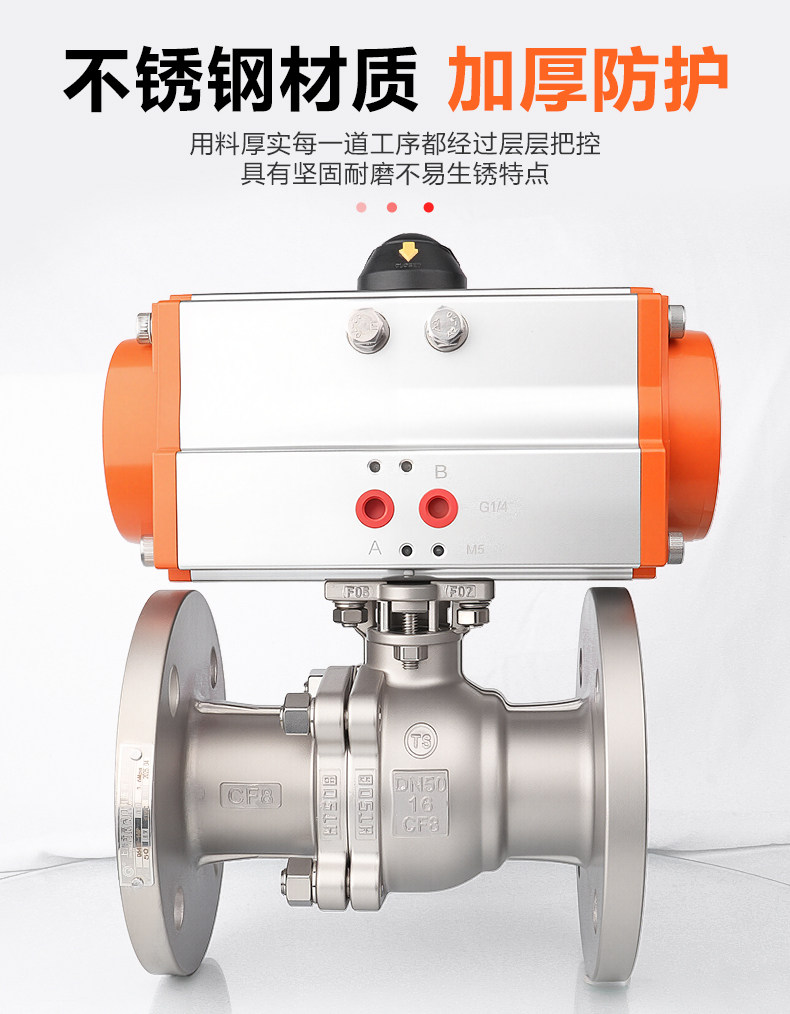

主 要 零 件 | 阀体 | WCB | ZG1Cr18Ni9Ti | ZG1Cr18Ni12Mo2Ti | ||
球板 | WCB | 1Cr18Ni9Ti | 1Cr18Ni12MoTi | |||
阀杆 | 2Cr13 | 1Cr18Ni9Ti | 1Cr18Ni12MoTi | |||
密封圈 | 增强聚四氟乙烯 对位聚笨 | |||||
填料 | 聚四氟乙烯 柔性石墨 | |||||
适 用 工 况 | 适用介质 | 水、蒸汽、油品 | 硝酸类 | 醋酸类 | ||
适用温度 | -28℃～300℃ | |||||
控制型式 | 双作用/单作用 | |||||
作用型式 | 切断/调节 | |||||
输入信号 | 电信号：0～10mA、-4～10mA 气信号20～100kPa | |||||
回信电压 | AC220V/DC24V | |||||
工作介质 | 净化压缩压气 | |||||
执行器 | 型号 | GT系列、HY系列、AW系列、ZSH系列 | ||||
气源压力 | 0.4～0.7MPa | |||||
安装尺寸表
公称通径DN(mm) | 尺 寸(mm) | 执行器型号 | ||||||||||||||||
1.6MPa | 2.5MPa | H | 4.0MPa | |||||||||||||||
L | D | D1 | B | Z-D | L | D | D1 | B | Z-D | L | D | D1 | B | Z-D | H | |||
15 | 130 | 95 | 65 | 14 | 4-14 | 130 | 95 | 65 | 16 | 4-14 | 200 | 130 | 95 | 65 | 16 | 4-14 | 200 | 可选配GTD/GTE、 AW/AWS、HY、 ZSH系列执行器 (以上选配仅供参 选具体选用根据实 际要求) |
20 | 130 | 105 | 75 | 14 | 4-14 | 130 | 105 | 75 | 16 | 4-14 | 204 | 150 | 105 | 75 | 16 | 4月14 | 204 | |
25 | 140 | 115 | 85 | 14 | 4-14 | 140 | 115 | 85 | 16 | 4-14 | 215 | 160 | 115 | 85 | 16 | 4-14 | 210 | |
32 | 165 | 135 | 100 | 16 | 4-18 | 165 | 135 | 100 | 18 | 4-18 | 240 | 180 | 135 | 1 00 | 18 | 4-18 | 240 | |
40 | 165 | 145 | 110 | 16 | 4-18 | 165 | 145 | 110 | 18 | 4-18 | 264 | 200 | 145 | 110 | 18 | 4-18 | 264 | |
50 | 203 | 160 | 125 | 16 | 4-18 | 203 | 160 | 125 | 20 | 4-18 | 274 | 230 | 160 | 125 | 20 | 4-18 | 360 | |
65 | 222 | 180 | 145 | 18 | 4-18 | 222 | 180 | 145 | 22 | 8-18 | 379 | 290 | 180 | 145 | 22 | 8-18 | 390 | |
80 | 241 | 195 | 160 | 20 | 8-18 | 241 | 195 | 160 | 22 | 8-18 | 389 | 310 | 195 | 160 | 22 | 8-18 | 450 | |
100 | 305 | 215 | 180 | 20 | 8-18 | 305 | 230 | 190 | 24 | 8-23 | 416 | 350 | 230 | 190 | 24 | 8-23 | 480 | |
125 | 356 | 245 | 210 | 22 | 8-18 | 356 | 270 | 220 | 28 | 8-25 | 542 | 400 | 270 | 220 | 28 | 8-25 | 650 | |
150 | 394 | 280 | 240 | 24 | 8-23 | 394 | 300 | 250 | 30 | 8-25 | 572 | 480 | 300 | 250 | 30 | 8-25 | 670 | |
200 | 457 | 335 | 295 | 26 | 12-23 | 457 | 360 | 310 | 34 | 12-25 | 600 | 600 | 375 | 320 | 38 | 12-30 | 720 | |
良好的品质、优良的服务 奇高为你创造更多价值！
“奇高阀门”的期望，不断提升服务质量，精益求精，“真诚的服务”是“奇高”永恒的主题。“奇高”严格按照IS09001-2000 质量体系认证要求，质量严格把关， 责任到人，确保生产、销售、服务的健康运行。加强与用户沟通，竭诚为广大客户提供优良产品，贴心服务。特此我厂做出以下承诺：
产品标准：
产品严格按照中国GB、HG 标准和美国API等标准设计、制造、验收。密封面硬度达到国家规定要求，宽度超过国家标准。
售前服务：
产品介绍，技术交流，非标产品设计，疑难解答。
售中服务：
守信合同，及时供货，随时保持与客户联系。 对特殊或复制的产品，我厂安排技术人员对用户进行产品使用、故障排除
售后服务：
1、“奇高”牌产品品质期为自出厂起12个月，实行“三包”服务（包退、包换、保修）。
2、产品在使用中我厂定期组织技术、质检人员进行访问，征询用户对产品质量、 使用状况、改进意见等方面的反馈， 以便进一步提高产品质量。
3、对用户投诉质量问题，快速作出反应，售后服务人员在24-36小时（省外48小时）赶赴现场。
4、对售后服务，要求用户填写服务后的质量反馈信息表，并作出鉴定意见，以便提高奇高的服务质量。
1、客户如对产品有特殊要求，须在订货合同中提供以下说明：
a、结构长度；
b、连接形式；
c、公称直径、全通径、缩径、管道尺寸；
d、运行介质及温度、压力范围；
e、试验、检验标准及其他要求
2、本厂可根据客户特定要求配置各类驱动装置。
3、如由客户提供确定的阀门类型和型号时，客户应正确说明其型号的含义和要求，在供需双方理解一致的条件下签订合同。
4、期货、订货的客户请先来电函详细告诉所需的阀门型号、规格、数量以及交货时间、地点，并按总的30%预定金或全额货款及时汇入我厂帐户，其余货款待发货前汇入，以便及时安排发货。
订单流程：
1、客户采购清单传真至021-33872143，或来电咨询 021-33872141
2、收到客户采购清单，为客户提供阀门型号选型与报价（价格清单）。
3、具体商定：交货期、特殊要求等事宜。
订货须知：
1、客户如对产品有特殊要求，须在订货合同中提供以下说明：
|
|||||
|
|||||
2、本厂可根据客户特定要求配置各类驱动装置。
|
|||||
3、如由客户提供确定的阀门类型和型号时，客户应正确说明其型号的含义和要求，在供需双方理解一致的条件下签订合同。
|
|||||
4、期货、订货的客户请先来电函详细告诉所需的阀门型号、规格、数量以及交货时间、地点，并按总的30%预定金或全额货款及时汇入我厂账户， 其余货款待发货前汇入，以便及时安排发货。
|
售中服务：
守信合同，及时供货，随时保持与客户联系。
对特殊或复制的产品，我厂安排技术人员对用户进行产品使用、故障排除
售后服务：
1、“奇高”产品品质期为自出厂起12个月，实行“三包”服务（包退、包换、保修）。
2、产品在使用中我厂定期组织技术、质检人员进行访问，征询用户对产品质量、使用状况、改进意见等方面的反馈，
以便进一步提高产品质量。
3、对用户投诉质量问题，快速作出反应，售后服务人员在24-36小时（省外48小时）赶赴现场。
4、对售后服务，要求用户填写服务后的质量反馈信息表，并作出鉴定意见，以便提高“奇高”的服务质量。
