GJ941X电动管夹阀

GJ941X电动管夹阀
  • 销售:021-32051999
  • 销售:021-32050777
  • 传真:021-66099555

详情介绍

  • 产品介绍
  • 服务承诺
  • 订货流程

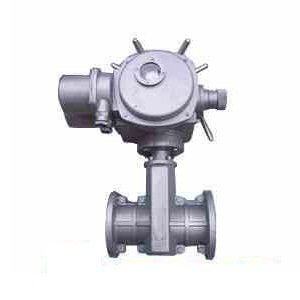

GJ941X型电动管夹阀适用内外受酸浸蚀的环境下,保持正常工作。杜绝内泄外漏,方便清槽工作,实践证明,它取代了不锈钢夹子,结束了采用球阀旋塞阀或其它阀门历史,电动管夹阀又名电动夹管阀,电动胶管阀,由电动装置,左右阀体,橡胶管套、大小阀杆、上下闸板、导柱等零件组成。也可按客户要求,采用其他驱动方式如手动、气动等方式,也可按客户需求定制非标产品。

主要零件材质


名称

材料

阀体

铝合金、铸铁

套管

橡胶

阀杆

铸铜、碳钢

压杆

球墨铸铁

电动头

组合件

托架

球墨铸铁


主要外形连接尺寸


公称

通径

(DN)

公称

压力

(MPa)

工作

压力

(MPa)

L

L1

L0

D

D1

Z-Φ

H

电动装置



型号

A

B

D0

kw



25

0.6

0.6

160

124

31

115

85

4-14



ZA5-14

443

133



0.12

18

32

165

145

40

*140

100

4-18















40

190

157

50

*150

110

4-18















50

210

160

60

160

125

4-18



ZA10-18

552

425



0.25

71

65

250

199

74

180

145

4-18



ZA15-15

552

425

305

0.37

80

80

300

222

88

195

160

4-18



ZA30-18

552

425

305

0.75

92.9

100

350

250

106

215

180

8-18



ZA30-18

552

425

305

0.75

101

125

430

318

134

245

210

8-18









305





150

500

350

158

280

240

8-23

1000













200

0.4

0.4

650

446

206

335

295

8-23

1174

ZA14-18

766

390

305

1.1

265

250

800

516

256

*395

350

12-23















300

950

562

304

*445

400

12-23















采用标准 设计与制造:Q/JBGN02 结构长度:Q/JBGN02 法兰连接尺寸:JB78(PN1.0MPa
