三通、四通分料阀

质量稳定：实行全过程质量监控，细致入微，各方面检测！
价格合理：有效内部成本控制，减少了开支，让利于客户！
交货快捷：先进生产流水线，充足的备货，缩短了交货期！

销售：021-32051999
销售：021-32050777
传真：021-66099555

详情介绍

产品介绍
服务承诺
订货流程

分料阀又名叫溜子、是我厂根据固体颗粒和粉状物料输送的物殊要求而开发的系列产品，本阀主要由阀体、阀轴、阀板、曲柄机构、电动推杆（电液动推杆、气动推杆或手动机构）等组成。具有体积站、重量轻、耐磨性能好、使用寿命长、阻力小、是利用电动推杆、电液动推杆、气动推杆驱动、可以快速切换物料流向。是物料输送系统中控制物料快速换向的理想设备。广泛应用于建材、冶金。矿山、轻工、粮食等行业固体颗粒和粉状物料输送。

主要性能参数

适用介质：粉料、含尘固体颗粒

适用温度：≤350℃

电源电压：380V 50HZ

气源气压：0.4-0.6Mpa

型号编制说明

D-电动推杆 Fc-分料阀

S-手动 a-分料角度

Dy-电液动推杆 Q-气动推杆

I-侧三通；II-正三通；III-四通（二进二出）；IV-四通（一进三出）

分料阀

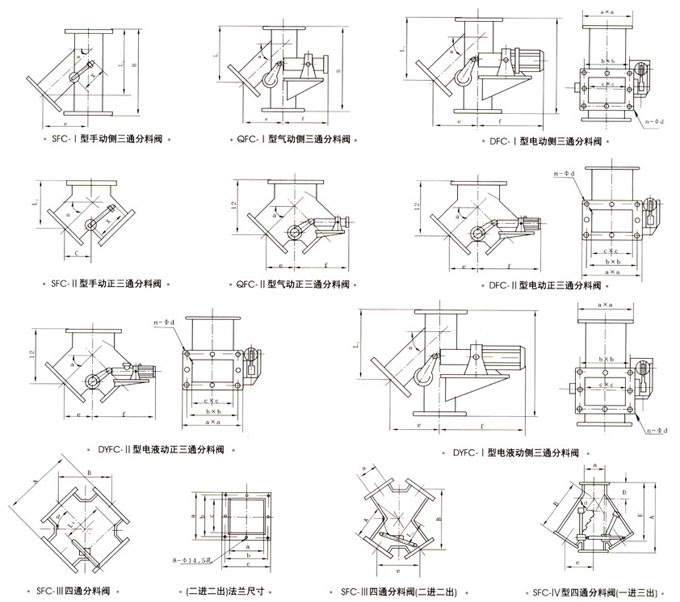

主要外形连接尺寸

C×C	N-φd	a	b	αº	D(S、Y、Q）FC-I			D(S、Y、Q）FC-II			电动推杆			电液动推杆		气动推杆		手动
C×C	N-φd	a	b	αº	L1	e	H	L2	e	f	型号	功率	质量	型号	功率	型号	压力	X	质量
200×200	8-φ14	290	256	45º	394	269	500	267	177	575	D T 1 6 3 2 0 - H	0.25KW	108	D Y T 2 0 0 - 1 1 0	0.55KW	Q C B 8 0 × 2 0 0	0.5Mpa	200-600	88
				50º	445	373	570	282	174				118						98
				55º	505	270	620	299	161				124						104
				60º	594	265	705	352	160				130						110
250×250		340	306	45º	448	318	575	298	198				134						114
				50º	512	322	645	330	193				144						124
				55º	585	316	705	338	181				152						132
				60º	681	312	790	396	182				164						144
300×300		390	356	45º	499	354	660	300	215	840	D T 1 1 0 0 2 0 - H	0.37KW	188	D Y T Z 4 5 0 - 1 1 0	0.75KW	Q C B 1 0 0 × 4 0 0	0.5Mpa		148
				50º	568	360	725	349	209				200						160
				55º	638	355	790	380	204				230						190
				60º	741	350	880	431	200				240						200
400×400		490	456	45º	598	438	775	381	251				250						210
				50º	699	456	880	419	250				280						240
				55º	784	444	970	448	244				292						252
				60º	935	445	1105	525	245				348						278
500×500	16-φ14	600	556	60º	1130	550	1350	650	315				340						300
560×560	16-φ14	665	622	60º	1180	605	1410	653	315	980			390						350
630×630	28-φ14	735	692	60º	1230	690	1480	732	355	1120			440						400
710×710	28-φ14	815	772	60º	1200	750	1560	834	400	1220			490						450

D(S、Y、Q）III					D(S、Y、Q）-IV							电动推杆型号	电液动推杆型号	气动推杆
A	B	e	L3	质量	A	B	e	D	E	L4	质量	电动推杆型号	电液动推杆型号	型号	压力
425	300	256	34	520	380	269	245	414	325	62	D T I 6 3 4 0	D Y T Z 2 0 0 - 1 1 0	Q C B 8 0 × 2 0 0	0.5Mpa
260	383	352	206	39	560	410	277	150	452	342					61
270	414	347	216	41	590	425	273	140	465	358					68
280	458	321	240	44	645	470	270	145	530	402					69
320	554	320	320	47	735	530	265	165	624	476					78
500	354	255	44	590	450	318	140	463	393	77
280	412	378	260	48	630	480	324	145	499	416					81
300	460	389	277	51	660	500	322	150	527	430					82
315	516	362	300	53	725	500	316	155	605	490					87
365	632	365	368	59	815	625	312	165	706	568					95
550	389	300	54	675	500	354	160	514	460	98	D T I 1 0 0 4 0	D Y T Z - 4 5 0	Q C B 1 0 0 × 4 0 0	0.5Mpa
315	464	426	310	60	700	540	365	165	563	497					103
325	498	418	328	61	755	560	360	170	596	520					107
355	582	408	348	68	825	620	355	165	673	580					113
400	692	400	468	73	915	700	350	170	776	668					123
640	490	400	76	800	620	438	185	623	610	144
370	546	500	412	85	860	660	446	185	671	640					149
390	598	502	428	91	895	710	456	170	714	672					154
425	696	488	470	98	1000	775	444	180	814	750					168
490	849	490	100	1135	890	445	195	965	850	188

良好的品质、优良的服务奇高为你创造更多价值！

“奇高阀门”的期望，不断提升服务质量，精益求精，“真诚的服务”是“奇高”永恒的主题。“奇高”严格按照IS09001-2000 质量体系认证要求，质量严格把关，责任到人，确保生产、销售、服务的健康运行。加强与用户沟通，竭诚为广大客户提供优良产品，贴心服务。特此我厂做出以下承诺：

产品标准：

产品严格按照中国GB、HG 标准和美国API等标准设计、制造、验收。密封面硬度达到国家规定要求，宽度超过国家标准。

售前服务：

产品介绍，技术交流，非标产品设计，疑难解答。

售中服务：

守信合同，保证及时供货，随时保持与客户联系。对特殊或复制的产品，我厂安排技术人员对用户进行产品使用、故障排除

售后服务：

1、“奇高”牌产品品质期为自出厂起12个月，实行“三包”服务（包退、包换、保修）。

2、产品在使用中我厂定期组织技术、质检人员进行访问，征询用户对产品质量、使用状况、改进意见等方面的反馈，以便进一步提高产品质量。

3、对用户投诉质量问题，快速作出反应，售后服务人员在24-36小时（省外48小时）赶赴现场。

4、对售后服务，要求用户填写服务后的质量反馈信息表，并作出鉴定意见，以便提高奇高的服务质量。

1、客户如对产品有特殊要求，须在订货合同中提供以下说明：

a、结构长度；

b、连接形式；

c、公称直径、全通径、缩径、管道尺寸；

d、运行介质及温度、压力范围；

e、试验、检验标准及其他要求

2、本厂可根据客户特定要求配置各类驱动装置。

3、如由客户提供确定的阀门类型和型号时，客户应正确说明其型号的含义和要求，在供需双方理解一致的条件下签订合同。

4、期货、订货的客户请先来电函详细告诉所需的阀门型号、规格、数量以及交货时间、地点，并按总的30%预定金或全额货款及时汇入我厂帐户，其余货款待发货前汇入，以便及时安排发货。

订单流程：

1、客户采购清单传真至021-33872143，或来电咨询 021-33872141

2、收到客户采购清单，为客户提供阀门型号选型与报价（价格清单）。

3、具体商定：交货期、特殊要求等事宜。

订货须知：

1、客户如对产品有特殊要求，须在订货合同中提供以下说明：

a、结构长度；

b、连接形式；

c、公称直径、全通径、缩径、管道尺寸；

d、运行介质及温度、压力范围；

e、试验、检验标准及其他要求

2、本厂可根据客户特定要求配置各类驱动装置。

3、如由客户提供确定的阀门类型和型号时，客户应正确说明其型号的含义和要求，在供需双方理解一致的条件下签订合同。

4、期货、订货的客户请先来电函详细告诉所需的阀门型号、规格、数量以及交货时间、地点，并按总的30%预定金或全额货款及时汇入我厂账户，其余货款待发货前汇入，以便及时安排发货。

售中服务：

守信合同，保证及时供货，随时保持与客户联系。

对特殊或复制的产品，我厂安排技术人员对用户进行产品使用、故障排除

售后服务：

1、“奇高”产品品质期为自出厂起12个月，实行“三包”服务（包退、包换、保修）。

2、产品在使用中我厂定期组织技术、质检人员进行访问，征询用户对产品质量、使用状况、改进意见等方面的反馈，
以便进一步提高产品质量。

3、对用户投诉质量问题，快速作出反应，售后服务人员在24-36小时（省外48小时）赶赴现场。

4、对售后服务，要求用户填写服务后的质量反馈信息表，并作出鉴定意见，以便提高“奇高”的服务质量。

声明	本文中所有文字、数据、图片均只适用于参考，三通、四通分料阀性能参数、结构尺寸参数、价格等详情，请联系我们，电话：4000-700-665。若无说明,本文章均为原创，转载时请注明本文地址，谢谢合作！
