F643X-0.5型气动扇形盲板阀
- 销售：021-32051999
- 销售：021-32050777
- 传真：021-66099555
详情介绍
- 产品介绍
- 服务承诺
- 订货流程
F643X-0.5型气动扇形盲板阀主要由左阀体、右阀体、丝杆副、阀板密封圈、杠杆、气缸等零件组成，并由底座、支撑柱构成一个刚性结构体。阀门中设有夹紧、松开气缸和翻板气缸，夹紧、松开气缸通过杠杆副和丝杆螺旋副驱动左、右阀体完成松开、夹紧动作，翻板气缸驱动阀板完成开关动作。橡胶密封圏镶嵌在阀板上，具有耐温高、密封性能好、更换方便、使用寿命长等特点。本阀可以单台远距离控制，亦可多台联网远距离控制，非正常情况下还可以利用阀门本身装置手动操作。

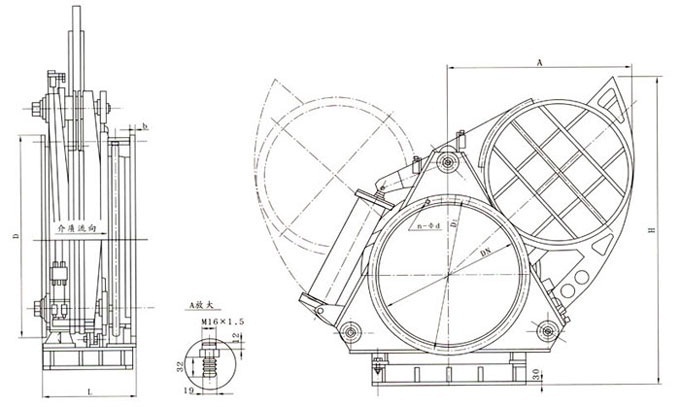

主要外形连接尺寸
DN | L | D | D1 | A | Η | b | Ν-Φd | 重量(Kg) | |
PN0.05 PN0.10 | PN0.15 PN0.25 | ||||||||
300 | 450 | 440 | 395 | 480 | 720 | 16 | 12-Φ22 | 255 | 280 |
350 | 450 | 490 | 445 | 520 | 810 | 16 | 12-Φ22 | 285 | 310 |
400 | 450 | 540 | 495 | 600 | 920 | 16 | 16-Φ22 | 300 | 330 |
450 | 500 | 595 | 550 | 658 | 995 | 16 | 16-Φ22 | 350 | 380 |
500 | 500 | 645 | 600 | 712 | 1102 | 20 | 20-Φ22 | 400 | 440 |
600 | 600 | 755 | 705 | 920 | 1500 | 20 | 20-Φ26 | 500 | 550 |
700 | 600 | 860 | 810 | 970 | 1600 | 20 | 24-Φ26 | 580 | 630 |
800 | 800 | 975 | 920 | 1100 | 1850 | 35 | 24-Φ30 | 1500 | 1650 |
900 | 800 | 1075 | 1020 | 1200 | 1980 | 35 | 24-Φ30 | 1800 | 1980 |
1000 | 800 | 1175 | 1120 | 1320 | 2200 | 35 | 28-Φ30 | 2100 | 2300 |
