水封闸阀
- 销售：021-32051999
- 销售：021-32050777
- 传真：021-66099555
详情介绍
- 产品介绍
- 服务承诺
- 订货流程
水封闸阀适用于公称压力 100MPa，工作温度 425℃，工作介质为水、蒸汽、油品和非腐蚀气体的管路上作启闭装置用，尤其适用于火电厂汽机真空冷凝系统。
水封闸阀 产品特点
1、S/Z型系列采用双闸板双向弹性密封、启闭灵活、迅速、密封可靠
2、产品结构简单、紧凑合理、检修方便、使用寿命长
3、在管路上作启闭装置用，处于全开或全闭状态，不得用于调节流量
4、阀门连接方式有法兰和焊接两种，驱动方式为手动和电动
水封闸阀 标准规范
设计与制造：GB12234
法兰尺寸：GB9113 JB7490
压力温度：JB/T74 GB9131
结构长度：GB/T12221
对焊连接尺寸：－
检验与试验：JB/T9092 GB13927
水封闸阀 主要性能参数
公称压力（MPa） | ||||||
壳体强度试验 | 1.0 | 1.6 | 2.5 | 4.0 | 6.4 | 10.0 |
密封试验 | 1.5 | 2.4 | 3.8 | 6.0 | 9.6 | 15.0 |
上密封试验 | 1.1 | 1.8 | 2.8 | 4.4 | 7.0 | 11.0 |
气密封试验 | 1.1 | 1.8 | 2.8 | 4.4 | 7.0 | 11.0 |
适用范围 | ||||||
产品类型 | 适用温度（℃） | 适用介质 | ||||
碳钢型 | ≤425 | 水、蒸汽、油品、非腐蚀性气体 | ||||
合金型 | ≤540 | |||||

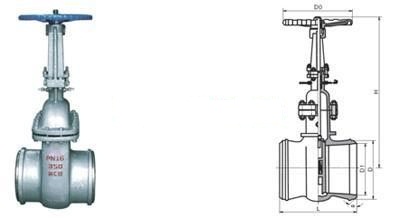

水封闸阀 主要外形尺寸
DS/Z64H-16、25 DS/Z64Y-16I、25I水封闸阀
公称通径 | L | α | H | DO | PNl.6/MPa | PN2.5/MPa | ||
D | D1 | D | D1 | |||||
50 | 250 | 37o30' | 334 | 250 | 58 | 50 | 64 | 4g |
65 | 270 | 37o30' | 439 | 250 | 75 | 65 | 82 | 67 |
80 | 280 | 37o30' | 495 | 300 | 91 | 79 | 95 | 77 |
100 | 300 | 37o30' | 575 | 350 | 11O | 97 | 117 | 101 |
125 | 325 | 37o30' | 587 | 350 | 136 | 121 | 144 | 126 |
150 | 350 | 37o30' | 607 | 350 | 163 | 146 | 172 | 158 |
200 | 400 | 37o30' | 740 | 400 | 223 | 202 | 223 | 202 |
250 | 450 | 37o30' | 863 | 400 | 278 | 254 | 278 | 254 |
300 | 500 | 37o30' | 990 | 400 | 330 | 305 | 330 | 305 |
350 | 550 | 37o30' | 1137 | 500 | 382 | 352 | 382 | 352 |
400 | 600 | 37o30' | 1523 | 500 | 432 | 399 | 432 | 39g |
450 | 650 | 37o30' | 1618 | 600 | 485 | 451 | 485 | 451 |
500 | 700 | 37o30' | 1657 | 600 | 535 | 501 | 535 | 499 |
600 | 800 | 37o30' | 1746 | 700 | 636 | 601 | 636 | 599 |
注：PN1.6(16)阀门允许作为PN1.0(10)压力选用
DS/Z64H-40、64、100 DS/Z64Y-40I、64I、100I水封闸阀
公称通径 | L | D | α | PN4.O/MPa | PN6.4/MPa | PNlO.0/MPa | ||||||
D1 | H | D0 | D1 | H | DO | D1 | H | D0 | ||||
50 | 250 | 64 | 37o30' | 49 | 345 | 300 | 50 | 350 | 300 | 49 | 350 | 300 |
65 | 270 | 83 | 37o30' | 67 | 441 | 300 | 66 | 447 | 300 | 64 | 447 | 300 |
80 | 280 | 96 | 37o30' | 79 | 495 | 350 | 77 | 499 | 350 | 75 | 499 | 350 |
100 | 300 | 117 | 37o30' | 101 | 575 | 350 | 99 | 582 | 400 | 87 | 582 | 400 |
125 | 325 | 144 | 37o30' | 126 | 587 | 400 | 129 | 590 | 400 | 125 | 590 | 400 |
150 | 350 | 172 | 37o30' | 152 | 607 | 400 | 150 | 611 | 450 | 145 | 611 | 450 |
200 | 400 | 223 | 37o30' | 200 | 740 | 450 | 198 | 745 | 550 | 190 | 747 | 550 |
250 | 450 | 278 | 37o30' | 252 | 863 | 550 | 246 | 867 | 650 | 236 | 869 | 650 |
300 | 500 | 330 | 37o30' | 302 | 1008 | 650 | 294 | 1008 | 750 | 282 | 1013 | 750 |
350 | 550 | 382 | 37o30' | 350 | 1142 | 750 | 342 | 1148 | 800 | 334 | 1148 | 850 |
400 | 650 | 432 | 37o30' | 397 | 1527 | 850 | 387 | 1531 | 900 | 377 | 1533 | 950 |
良好的品质、优良的服务 奇高为你创造更多价值！
“奇高阀门”的期望，不断提升服务质量，精益求精，“真诚的服务”是“奇高”永恒的主题。“奇高”严格按照IS09001-2000 质量体系认证要求，质量严格把关， 责任到人，确保生产、销售、服务的健康运行。加强与用户沟通，竭诚为广大客户提供优良产品，贴心服务。特此我厂做出以下承诺：
产品标准：
产品严格按照中国GB、HG 标准和美国API等标准设计、制造、验收。密封面硬度达到国家规定要求，宽度超过国家标准。
售前服务：
产品介绍，技术交流，非标产品设计，疑难解答。
售中服务：
守信合同，保证及时供货，随时保持与客户联系。 对特殊或复制的产品，我厂安排技术人员对用户进行产品使用、故障排除
售后服务：
1、“奇高”牌产品品质期为自出厂起12个月，实行“三包”服务（包退、包换、保修）。
2、产品在使用中我厂定期组织技术、质检人员进行访问，征询用户对产品质量、 使用状况、改进意见等方面的反馈， 以便进一步提高产品质量。
3、对用户投诉质量问题，快速作出反应，售后服务人员在24-36小时（省外48小时）赶赴现场。
4、对售后服务，要求用户填写服务后的质量反馈信息表，并作出鉴定意见，以便提高奇高的服务质量。
1、客户如对产品有特殊要求，须在订货合同中提供以下说明：
a、结构长度；
b、连接形式；
c、公称直径、全通径、缩径、管道尺寸；
d、运行介质及温度、压力范围；
e、试验、检验标准及其他要求
2、本厂可根据客户特定要求配置各类驱动装置。
3、如由客户提供确定的阀门类型和型号时，客户应正确说明其型号的含义和要求，在供需双方理解一致的条件下签订合同。
4、期货、订货的客户请先来电函详细告诉所需的阀门型号、规格、数量以及交货时间、地点，并按总的30%预定金或全额货款及时汇入我厂帐户，其余货款待发货前汇入，以便及时安排发货。
订单流程：
1、客户采购清单传真至021-33872143，或来电咨询 021-33872141
2、收到客户采购清单，为客户提供阀门型号选型与报价（价格清单）。
3、具体商定：交货期、特殊要求等事宜。
订货须知：
1、客户如对产品有特殊要求，须在订货合同中提供以下说明：
|
|||||
|
|||||
2、本厂可根据客户特定要求配置各类驱动装置。
|
|||||
3、如由客户提供确定的阀门类型和型号时，客户应正确说明其型号的含义和要求，在供需双方理解一致的条件下签订合同。
|
|||||
4、期货、订货的客户请先来电函详细告诉所需的阀门型号、规格、数量以及交货时间、地点，并按总的30%预定金或全额货款及时汇入我厂账户， 其余货款待发货前汇入，以便及时安排发货。
|
售中服务：
守信合同，保证及时供货，随时保持与客户联系。
对特殊或复制的产品，我厂安排技术人员对用户进行产品使用、故障排除
售后服务：
1、“奇高”产品品质期为自出厂起12个月，实行“三包”服务（包退、包换、保修）。
2、产品在使用中我厂定期组织技术、质检人员进行访问，征询用户对产品质量、使用状况、改进意见等方面的反馈，
以便进一步提高产品质量。
3、对用户投诉质量问题，快速作出反应，售后服务人员在24-36小时（省外48小时）赶赴现场。
4、对售后服务，要求用户填写服务后的质量反馈信息表，并作出鉴定意见，以便提高“奇高”的服务质量。
